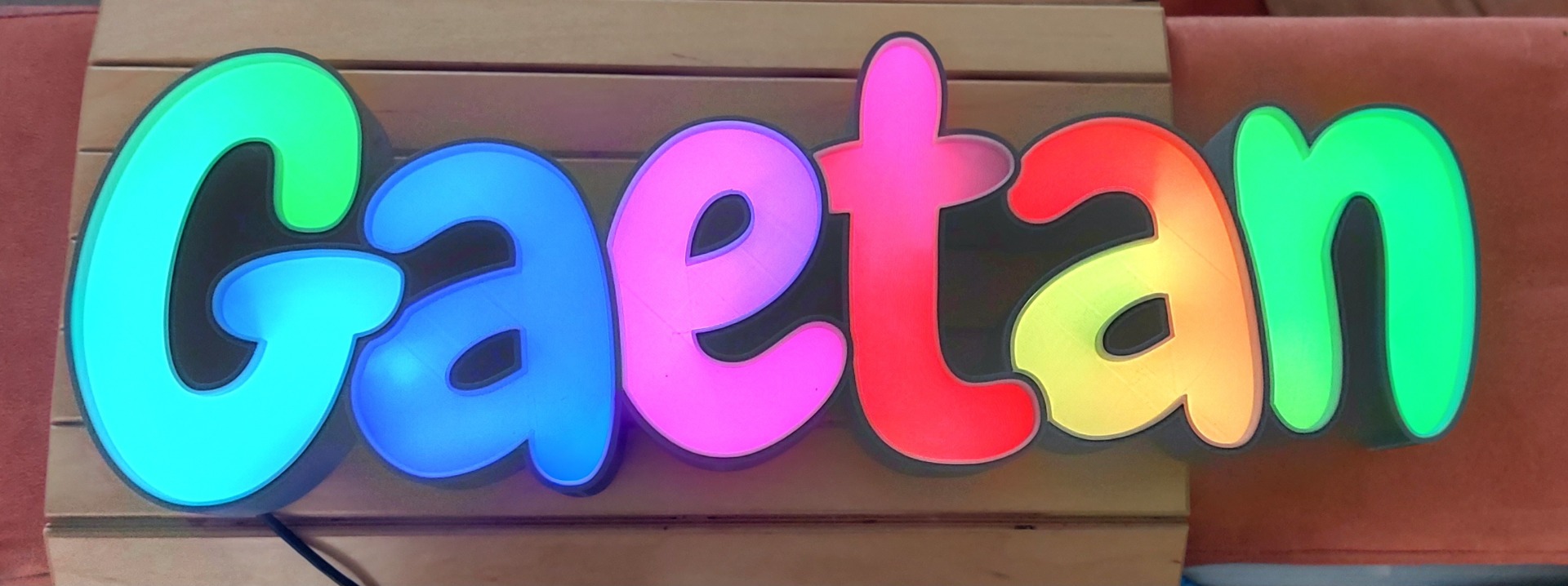

La boite prénom lumineuse
Bonjour, après avoir été sollicité à plusieurs reprise pour créer un tuto par rapport au boites prénom que j'ai créé, j'ai fait se condenser et rassembler un ensemble de tutos permis les quel je me suis inspiré
L'ensemble est un peut fastidieux et demande pas mal de patience. Mais le résultat en vaut la peine.
Je ne vais pas vous apprendre à programmer, mais je vais vous guider pour trouver comment faire. Le langage est du C++ basique. Utilisant des librairies du type Abafruit Néopixel. Donc il est de fait qu'il vous faut avoir des bases en programmation et manipulation de microordinateur.
Modélisation de la boite
Liens :
https://www.youtube.com/watch?v=iNZjEFytxbs
https://www.youtube.com/watch?v=kdw3wO8v3pA
Voici un excellent groupe Facebook sur fusion 360
https://www.facebook.com/groups/2103639316612848

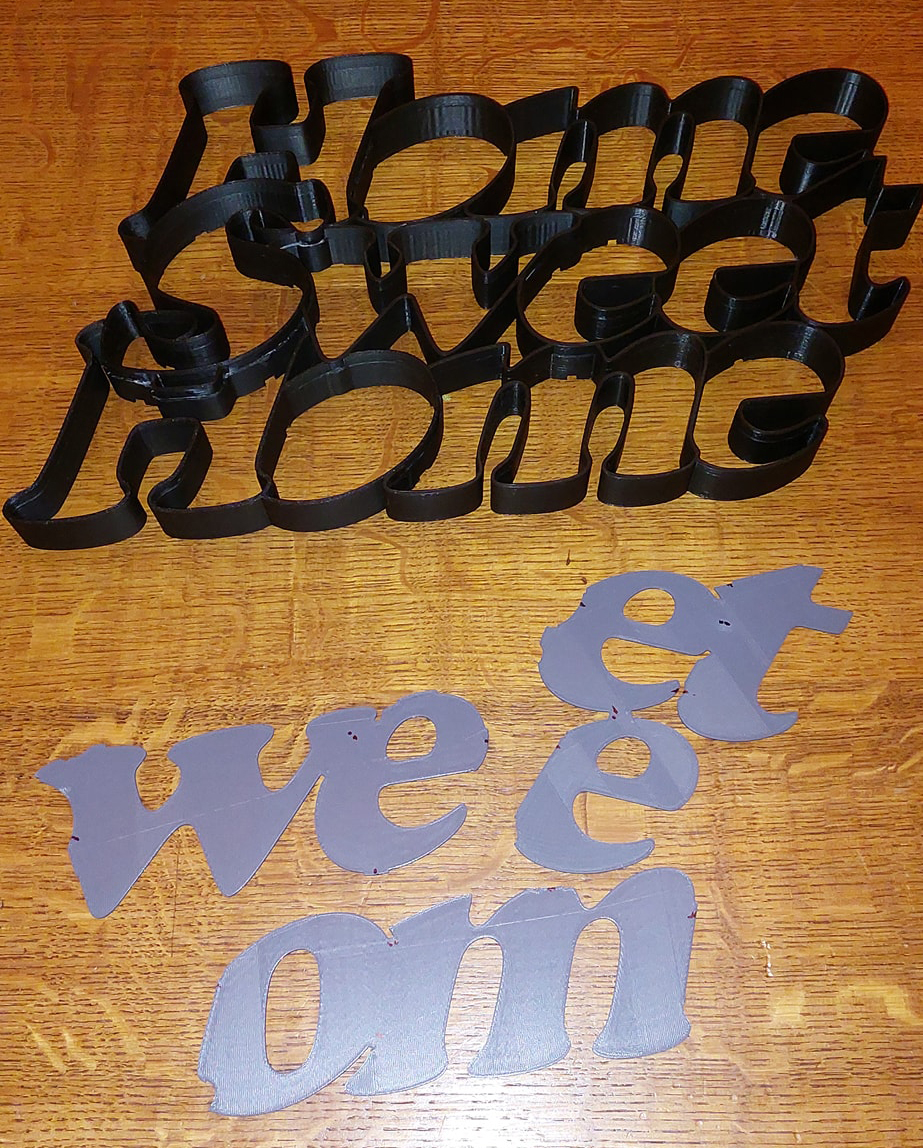

Quand je modélise sur fusion 360, je transforme le fond de chaque lettre en couvercle bien distinct sur le même principe des faces avant afin d'avoir plus facile à y coller mon strip led.
Je réduis les trous de passage des fils a 5x5 mm. Pour éviter un maximum de perturbation lumineuse entre chaque lettre.
Placer les strips leds.
Le type de strip led utilisé est : WS2812B facilement trouvable sur alliexpress
J'utilise du strip ip30 a 60 Led's par mètre => ip30 60/m en 5 Voltes
Liens : Liens de recherche Google
Disponible sur les grandes plateformes de vente en ligne pour environ 6€ / M
En générale un strip d'1 Mètre suffit, mais tout dépend du nombre de lettres que comporte votre boite.

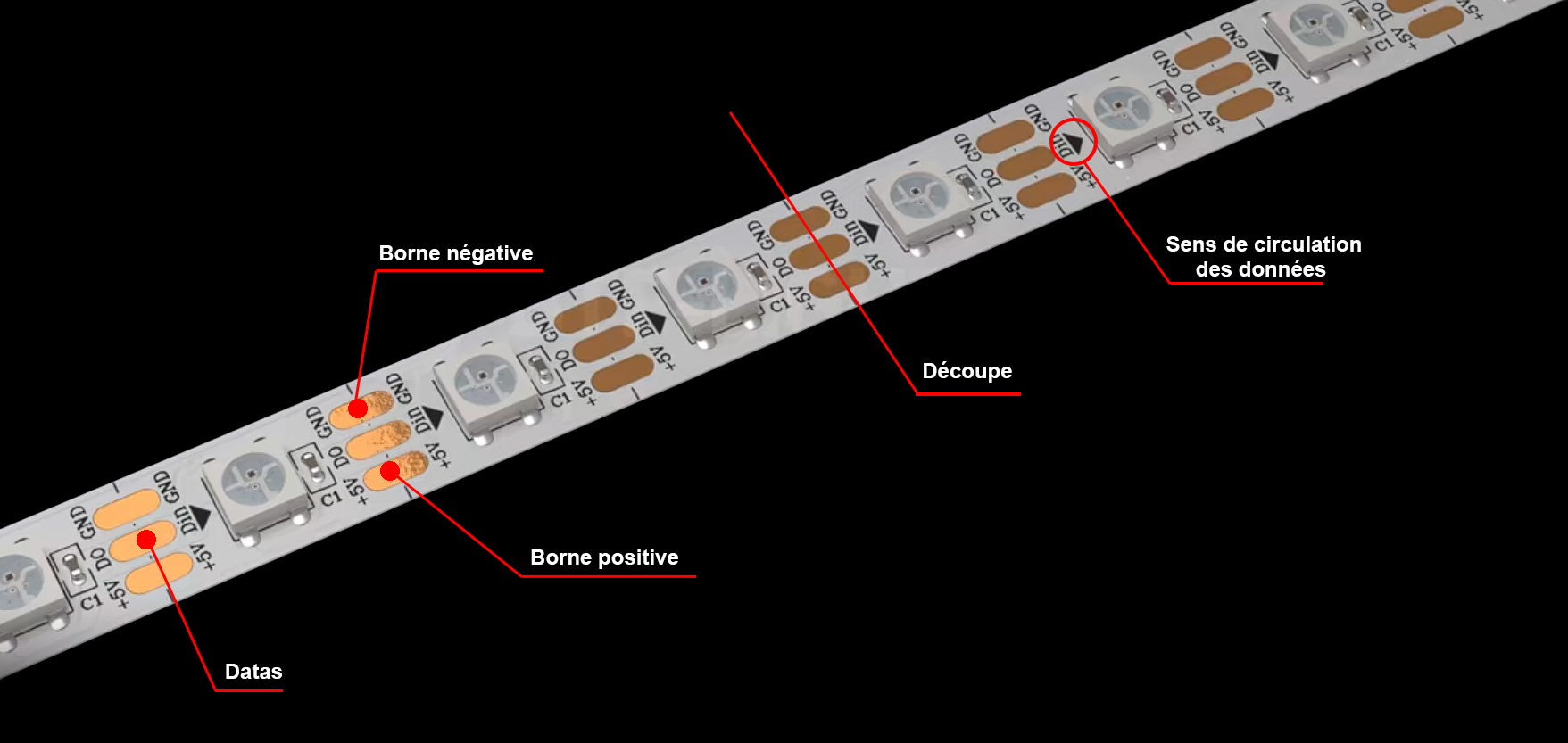

Pour découper le strip faite attention des zones sont à respecter.
Détail d'un strip :

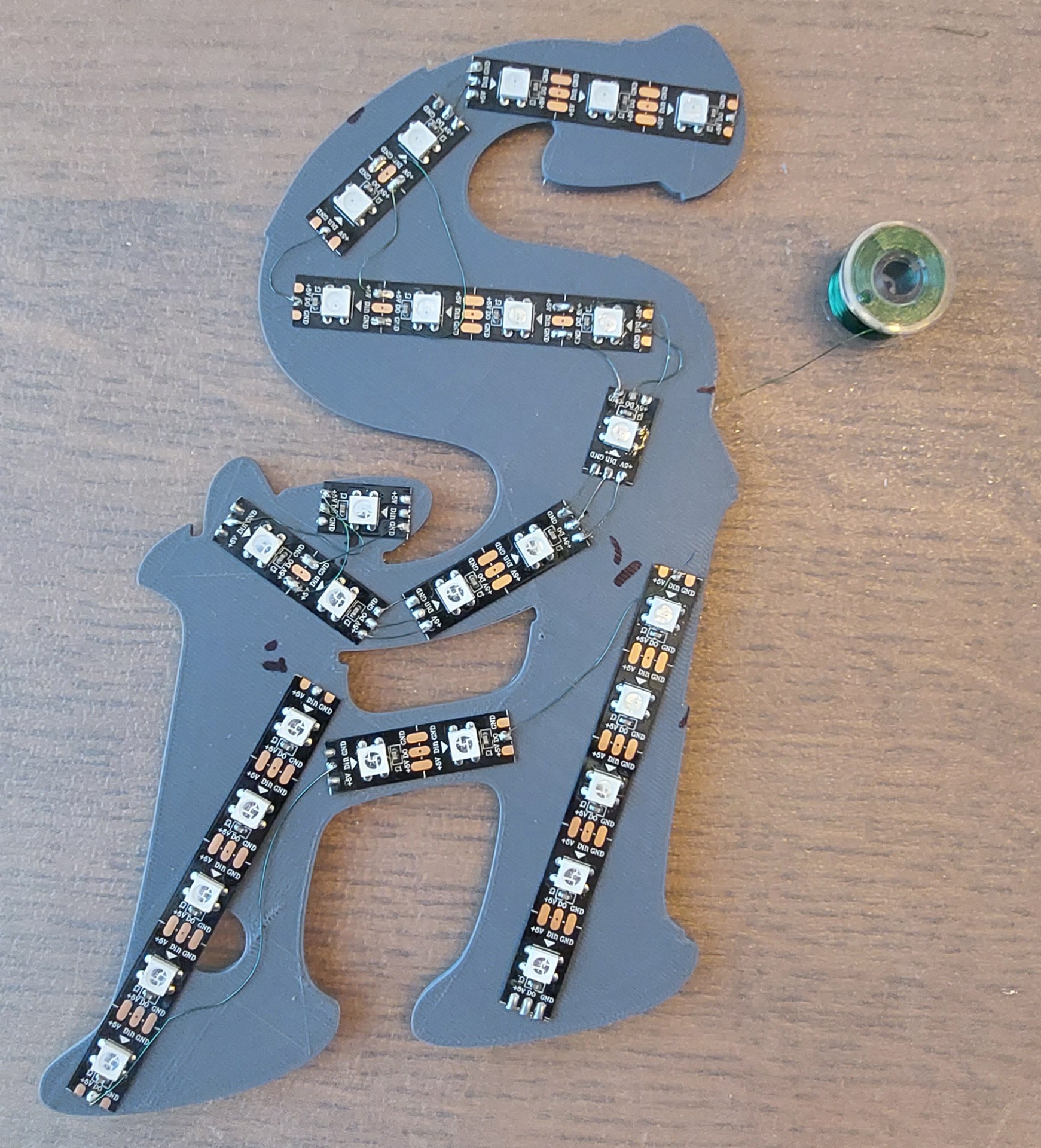

Coller des bouts de strip le long de chaque lettre comme suite. Mais attention de ne pas empiété sur les bords d'emboitement.
A l'aide d'un marqueur indélébile j'ai repéré le passage de mes fils afin de déjà les placer correctement
Attention car le strip a un sens. Il est important de bien suivre la petite flèche. Et de placer vos morceaux de strip led dans le sens que vous désirez que la lettre se remplisse de couleur.
Perso, j'essaie de suivre comme si je les écrivais à la main.

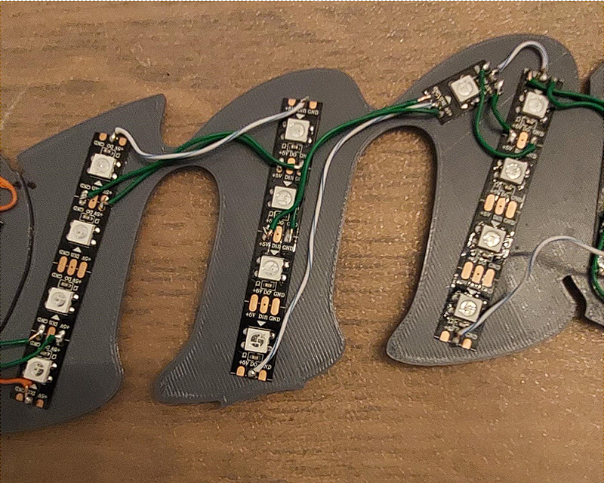

Souder de façon précautionneuse les bornes des strips en respectant les polarités + et – de part et d'autre du strip. Le centre est la borne data.
Pour les fils j'ai utilisé de vieux câbles réseau que j'ai découpé pour en récupérer les fils à l'intérieur. À la suite de l'idée d'un ami. Mais pas après j'ai utilisé du wire cooper, mais bien plus difficile a soudé.
Programmation et micro ordinateur
Je n'ai pas opté pour les solutions connectées car je trouve ça complètement inutile une fois que les animations sont bien faites.
Mais si vous ne possédez pas de compétences en programmation, je vous recommande fortement un ESP32 Mini et WLED .
J'utilise les micro-contrôleurs : Adruino nano / Pico PI ou Esp32 dans lesquels j'implante un code que j'ai programmer.
Arduino Nano : Lien de recherche Google
Descriptif du produit => https://www.moussasoft.com/arduino-nano-guide-complet-pour-les-debutants/
Raspberry Pico : Lien de recherche Google
Descriptif du produit => https://www.gcworks.fr/tutoriel/pico/DescriptionCaracteristiquesBroch.html
Pour les plus avancer :
Compatible HomeAssistant par wifi
Esp32 : Lien de recherche Google
Description du produit => https://www.upesy.fr/blogs/tutorials/esp32-pinout-reference-gpio-pins-ultimate-guide
Je vais vous partager des liens vers comment implanter un code dans cette petite bestiole et comment les raccorder à votre strip led.
Liens :
Tuto pour programmer bandeau led : https://www.youtube.com/watch?v=xw8iRNxt-VU
Mais encore => https://www.youtube.com/watch?v=NukxAfOZ6cg
Pour éditer facilement un code :
https://adrianotiger.github.io/Neopixel-Effect-Generator/
Pour flasher votre arduino nano / po pi
https://www.arduino.cc/en/software
Pour tester vos codes :
Librairie Néopixel :
https://github.com/adafruit/Adafruit_NeoPixel
Si vous opter pour un esp32, vous pouvez dès lors installer WleD vias la page suivante

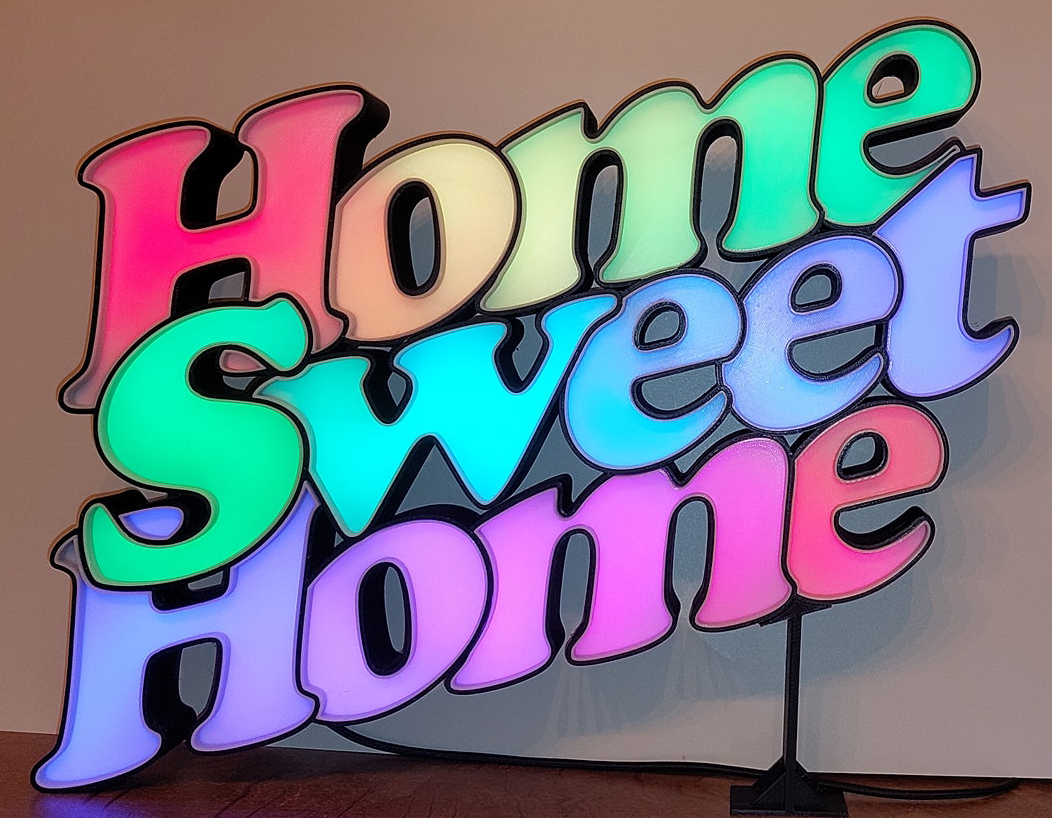

Voilà, j'espère que cet ensemble de tutos et mes quelques informations complémentaires vous auront apporter ce que vous vouliez savoir à propos de mes boites prénoms lumineuse.
Cette page est encore en cours de développement, donc merci d'être indulgent.
